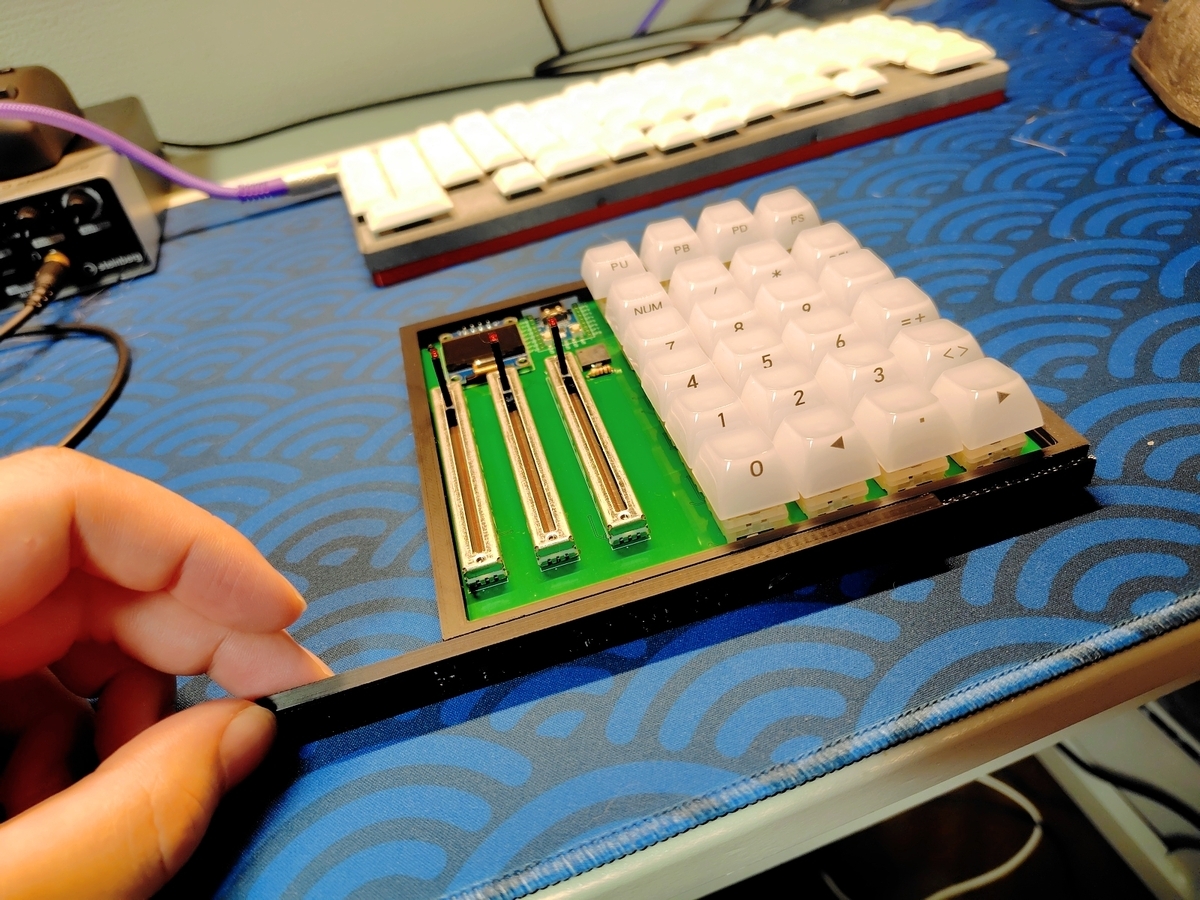

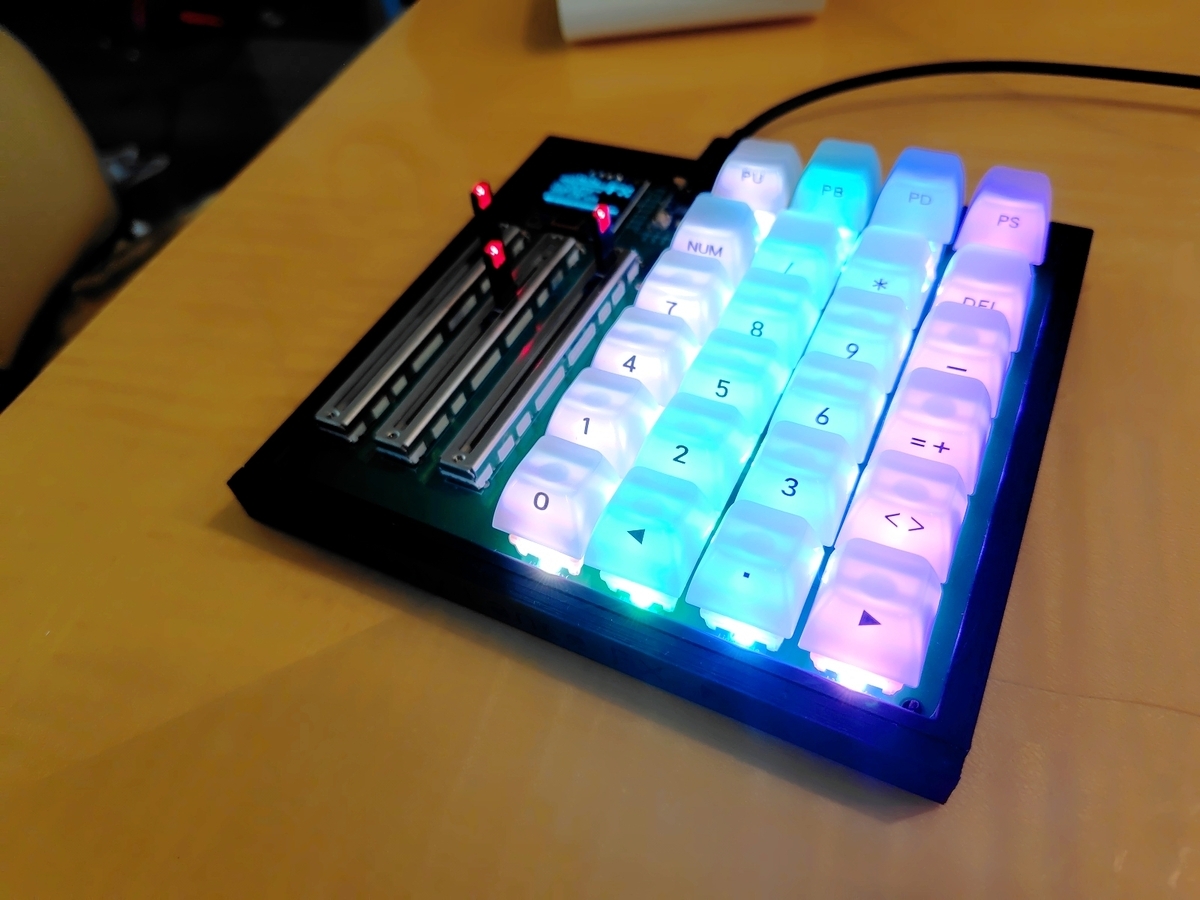

Holy Lance FX（ホーリーランス・フルクロス）と言うマクロパッドを作りました。
昔は無理だったOLED、圧電サウンダ、シリアルLEDの全部載せということでフルクロスです！*1
忘れちまったぜ・・・省電力なんて言葉
キャッチフレーズは【魔を劈く果てなき聖光】
キャッチフレーズは覚えなくて大丈夫です。
治安が悪い*2マクロパッドですが、自作キーボード初心者向け練習用キットとして設計しました。一応。
スルーホール → 表面実装 → マイコン側面の表面実装 (スルーホールとの選択式) → フラックスを使ってのシリアルLEDの実装まで
はんだ付けの練習が出来るように設計しています。
ここまで出来ればキーボードキットの作成で困ることはないと思います。
マイコンとダイオードのはんだ付けが上手く出来ればマクロパッドとして使えますので、段階的にパワーアップさせて行くのも面白いと思います。
私は作る過程やはんだ付けが好きなので、その楽しさを体験できる形に仕上げ（たつもり）ました。
私の周りでも、はんだ付けが嫌いな人の方が多いので、多数派向けではないのは承知していますが、まー、趣味なので別にええかな～
仕事の場合は自動化や外注の方が多いですが、自作の場合は断念していた過程にも取り組めます。
私はセレンディピティ(脇見運転) *3 が将来の仕事を助けてくれると信じています。
思想強めなので頒布価格は安めにします。
イベントでの無償頒布と完成品の有償頒布で行きたいな。
阪キー#2では20個ほど持っていきますので、是非お持ち帰りください。
わからないところがあれば、Xでリプライいただければサポートさせていただきます。
仕様
ごちゃごちゃ書いて行きますが下線以外は読まなくて大丈夫です。
・24キーのマクロパッド (横4キー x 縦6キー)
・本来はロータリーエンコーダを搭載する予定だったのですが、zaruSaruさんにスライドボリューム x 3基 を激推しされたので変更しました。はっはっはっ
Hue, Sat, Valの値 (0~255) をそれぞれ操作できるようにしています。
・無線用のマイコンは高額なので有線接続のRP2040-Zeroを採用しています。

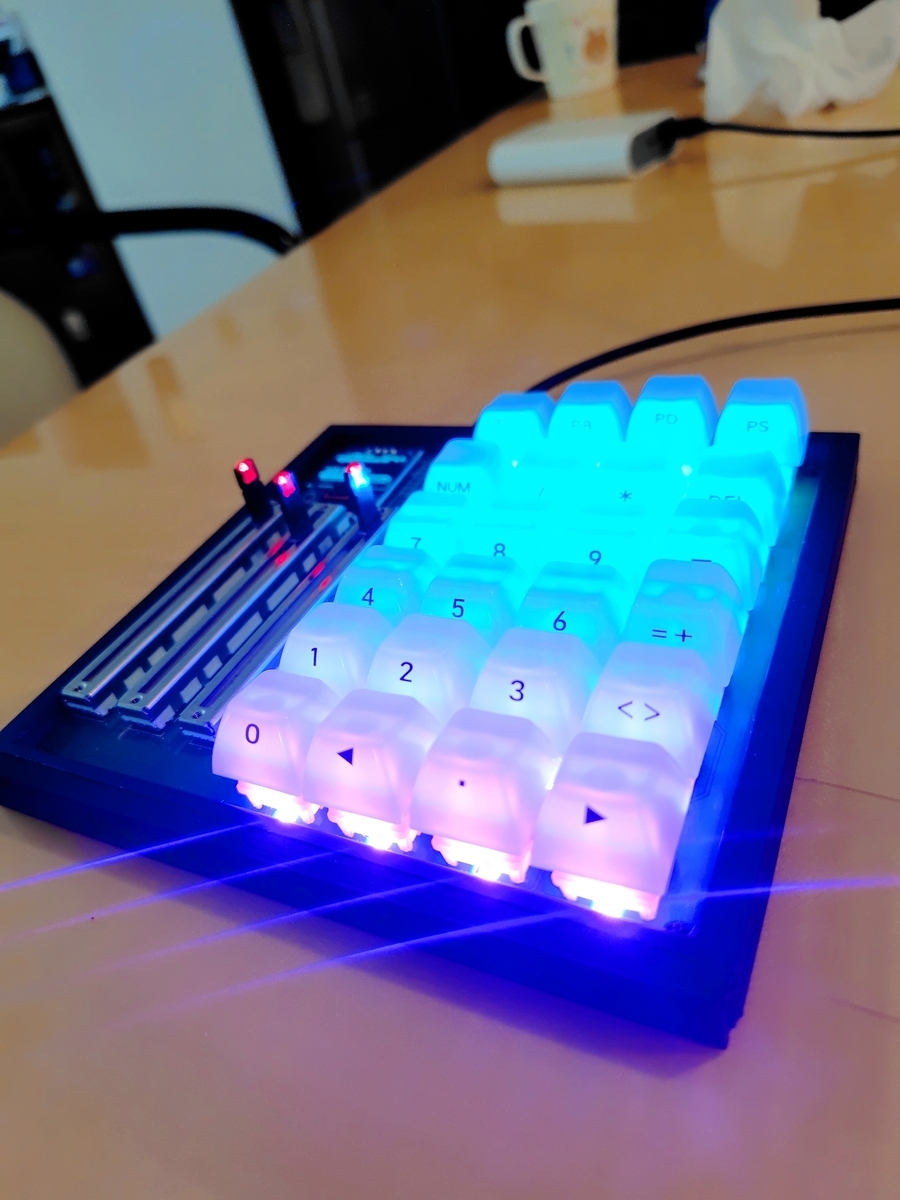

その分、電力消費を考慮する必要がないので *4 シリアルLEDのValを255まで上げられるように設定しました。

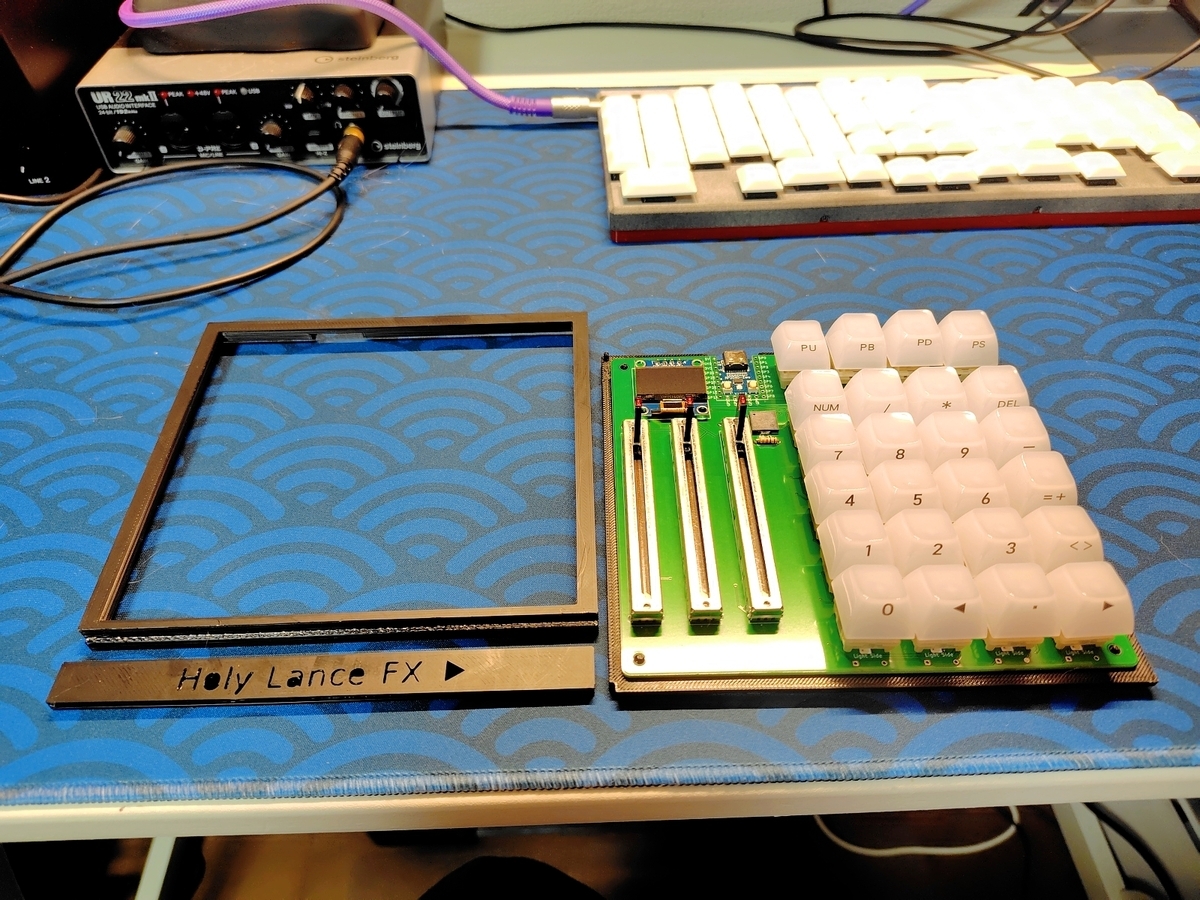

・ケースは分解しやすさを重視して設計しました。
ネジを使わずスライドバーで止めるだけ。
PCBはボトムケースに載せるだけ。
スイッチプレートはありません。
・ファームウェアはQMK Firmwareを採用しています。
参考例が多いため比較的簡単に改造できると思います。
Remap用json*5も用意しています。スライドボリュームはkeymap.cから直接変更してください。
・基板データとビルドガイドは公開しません。

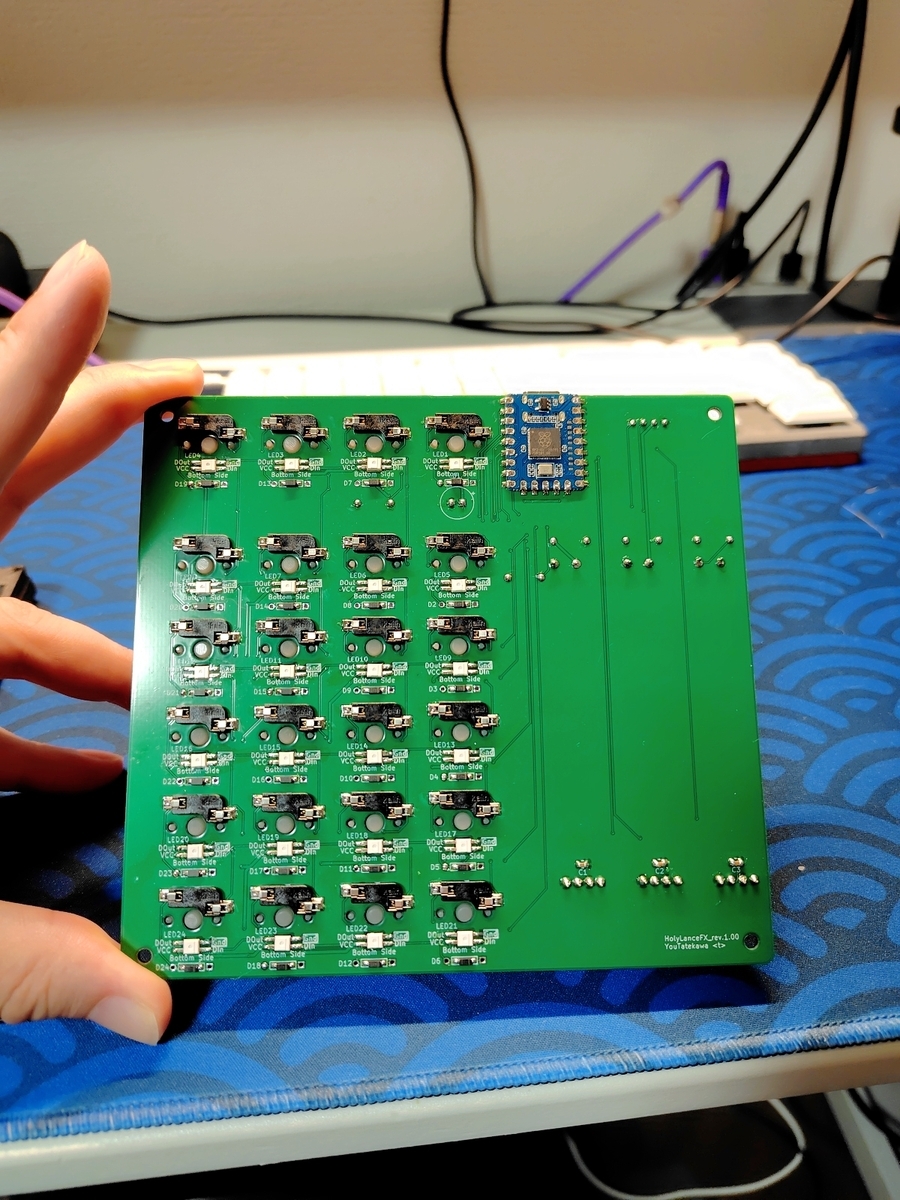

パーツ実装後の写真を下に載せますので、そちらを参考に作成してください。
注意
アルミ電解コンデンサの+と-を逆に繋がないようにしてください。
他は極性を間違えても危険はありません。
参考
必要パーツリスト (BOM)
| 組 | 部品名称 | 必要数 | 選定部品 (一例です) |
|---|---|---|---|
| 全 | マイコン | 1 | RP2040-Zero |
| ○ | キースイッチ | 24 | Cherry MX (互換) スイッチ |
| ○ | キーキャップ | 24 | Cherry MX (互換) キーキャップ |
| ○ | キーソケット | 24 | CPG151101S11-16 |
| ○ | ダイオード | 24 | 1N4148 or 1N4148W |
| ▲ | LED | 24 | SK6812Mini-E |
| ▲ | レベルシフタ | 1 | 74AHC1G125W5 or 74AHCT1G125W5 |
| □ | スピーカー | 1 | PT86-091940LMR |
| ▲◇ | 470Ω抵抗 | 4 | カーボン抵抗 1/4W470Ω |
| □ | 1kΩ抵抗 | 1 | カーボン抵抗 1/4W1kΩ |
| ◇ | セラミックコンデンサ | 3 | 0.1μF40V X8L 1608 |
| OLED | 1 | SSD1306 128x64ドット I²Cタイプ | |
| ▲ | 電解コンデンサ | 1 | 470μF16V105℃ ルビコンWXA |
| ◇ | スライドボリューム | 3 | PTL60-15R0-103B2 |
全: すべてのパーツに使います。
○: キースイッチ関係
▲: シリアルLED関係
□: 圧電サウンダ関係
◇: スライドボリューム関係
わかりにくくてスイマセン🙇♂️🙇♂️🙇♂️
写真
回路図の一部

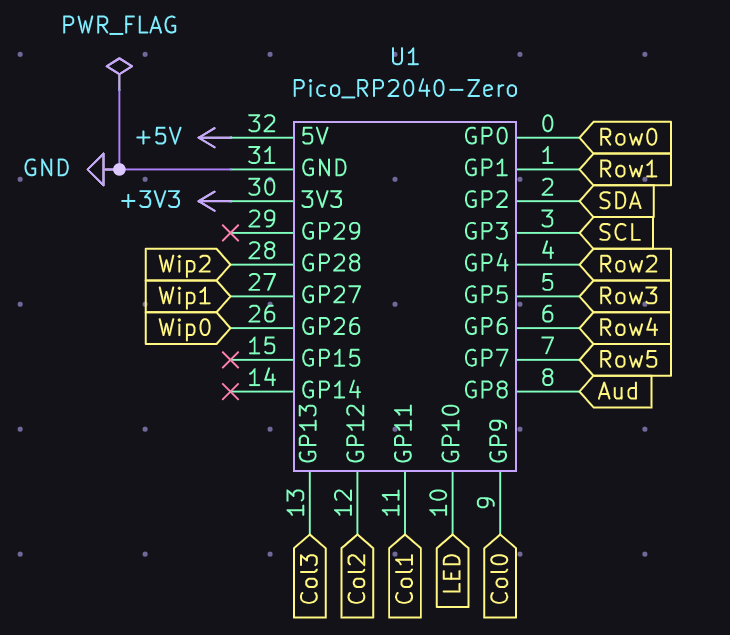

マイコン

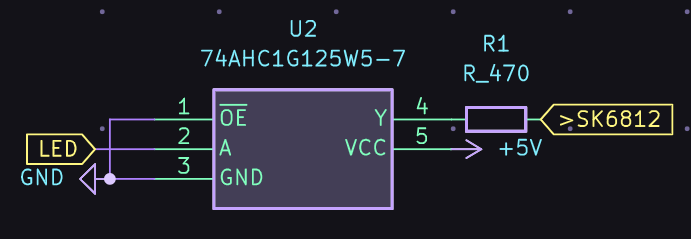

レベルシフタ

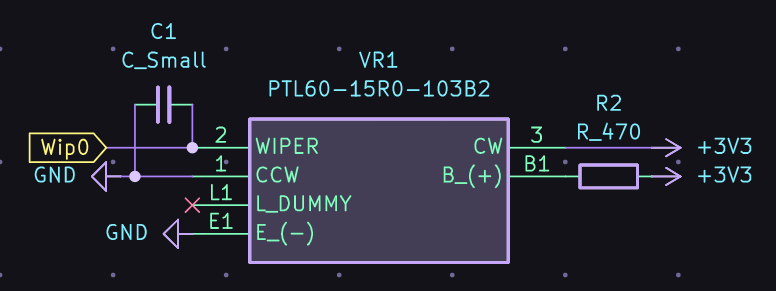

スライドボリューム (LED付き)
圧電サウンダ (スピーカー)

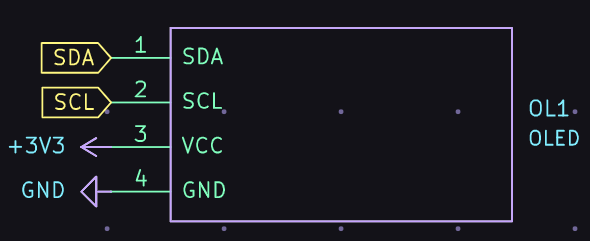

OLED

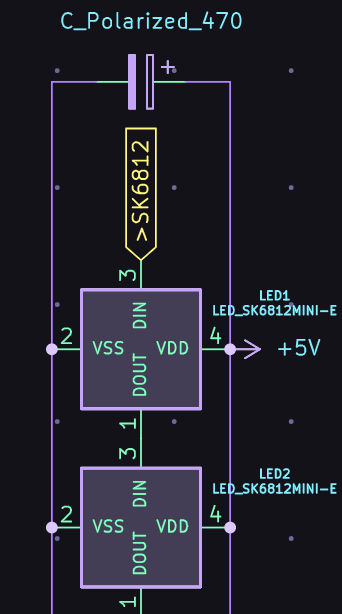

シリアルLED
ファームウェア・ケースデータ
以下のリンクからダウンロードしてください。
スライドバーはサポートを付けなくても印刷できます。
はんだ付けの参考に
動画
@swan_match SilverbulletとTonescraperを参考にしたマクロパッドを作りました🙇♂️
— タテカワ・ヨー (@TatekawaYou) June 30, 2026
うーん、治安が悪い🤪🤪🤪 pic.twitter.com/jrtSFd4dlH
この記事はCOLFで書きました。
